アクチュエーターアクチュエーター
空気式バブルアクチュエーター
Vトルクシリーズ
特徴
1. 小型軽量
既設手動バルブに容易に取付可能
2. トルクリミッター標準装備
締めすぎによる損傷を防止し、開閉がスムーズ
3. ベーン式ポンプ
回転も静かでスムーズ
4. 手動ハンドル
万一の場合に手動操作が可能
5. 構成機器ユニット化
改造・保守・点検が容易
6. バルブ開度出力
ポテンションメーター装着により、開度出力が可能
| 形式 項目 |
トップハンドル用 | 減速機付ｻｲﾄﾞﾊﾝﾄﾞﾙ形 | |||
| VTC-15 (標準ﾄﾙｸﾀｲﾌﾟ) |
VTC-25 (高ﾄﾙｸﾀｲﾌﾟ) |
VTC-25 (高ﾄﾙｸﾀｲﾌﾟ) |
|||
| 締切トルク N・m | 40 ～ 250 | 150 ～ 400 | 60 ～ 100 | ||
| 開側トルク N・m | 400 | 600 | 200 | ||
| 回転速度 rpm | 23（標準） | 90 | |||
| 開－閉回転数 rev | 対象バルブ 全回転数の80～90％に設定 | ||||
| 供給空気圧力 MPa | 0.40（0.35～0.70） | ||||
| 空気消費量 NL/min | 680 | 1100 | |||
| 接続 口径 |
駆動系 Rc | 3/8 | 1/2 | ||
| 信号系 Rc | 1/8 | ||||
| 外筐材料 | アルミ鋳物 | ||||
| 周囲温度範囲 | -10 ～ +60℃（寒冷地用も製作可） | ||||
| 質量kg | 27 | 29 | |||
| 3点 セット |
接続口 Rc | 3/8 | 1/2 | ||
| フィルター | 5μm | ||||
| 減圧弁 | 設定範囲 0.1～0.83MPa | ||||
| オイラー | 使用オイル：添加1号タービン油（JIS-2213）ISO VG32 | ||||

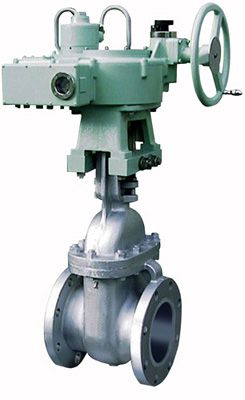

VトルクⅡ 横ハンドル

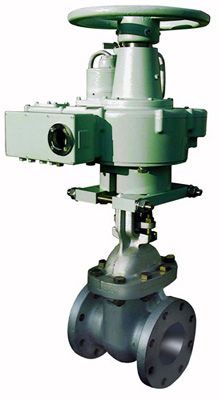

VトルクⅡ 上ハンドル
